詳細說明:

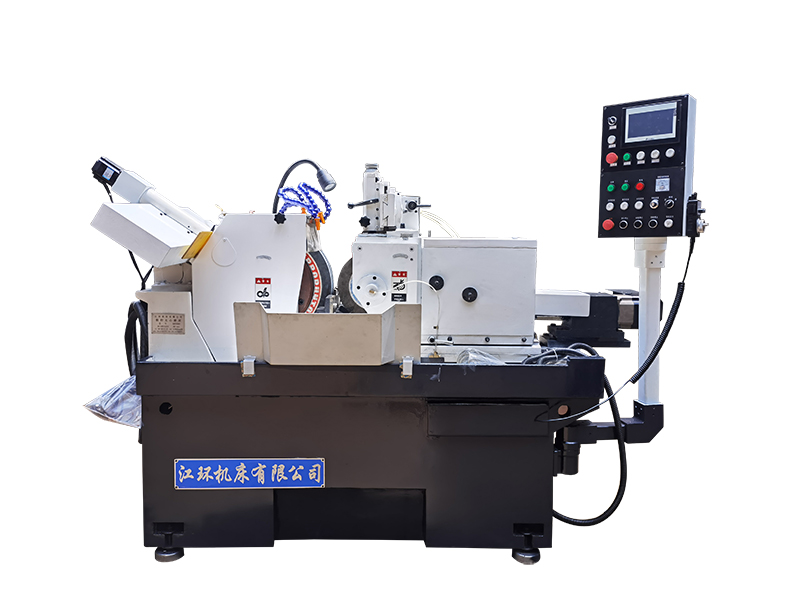

數控?zé)o心磨床MK1080三軸參數

◆機床切入機構配置減速機及滾珠絲桿與伺服電機結合

◆修整器機構配置雙V型硬軌加滾珠絲桿或直線導軌及滾珠絲杠與進口伺服電機結合，根據客戶產品不同需求可修多個臺階、圓弧、直線，程序設定好自動修好同時修整的尺寸切入機構可以同時補償，修整次數可自由設定并可與自動上下料裝置結合實現無人化操作，金剛筆修整精度可達到0.001mm，修整精度高，性能穩定。

◆數控系統選用人機界面控制，操作簡單，人性化

◆機床布局采用導輪架單面移動方式

◆砂輪軸采用懸伸結構

◆導輪軸采用雙支撐滾動軸承結構，回轉精度高，切削剛性好

◆導輪傳動采用變頻調速電機及變頻器實現無級調速

﹥﹥主要規格與技術參數

磨削直徑：通磨 5-80mm
      切入磨 5-80mm

磨削長度：通磨 200mm

     切入磨 250mm

導輪回轉角度：垂直面內 -2°~+5°

       水平面內 0°~+3°

砂輪與導輪中心連線到托架面度高：210mm

（標準檢棒）工作精度：圓度 ≤2.0μm

           圓柱度 ≤3.0μm

粗糙度：0.2μm（標配砂輪；特殊光潔度要求需特定砂輪）

砂輪規格：PSA500*250*305

導輪規格：PSA300*250*127

砂輪轉速：1300r/min

導輪轉速：5-250r/min

修整導輪時：300

砂輪電機功率：15kw

導輪電機功率：2.2kw

機床總功率：19.2kw
機床重量：3650kg

機床外形尺寸：1940*1630*1500mm
