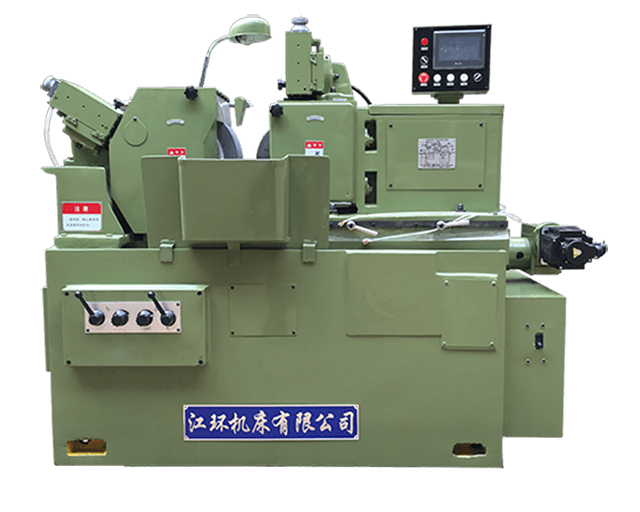

MK1050數控?zé)o心磨床

詳細說明:

切入磨削	磨削直徑	2-50mm
	最大磨削長度	120mm
通磨	磨削直徑	2-50mm
	最大磨削長度	120mm
磨削輪規格		PSA400*150*203
導輪最大規格		P300*150*127
磨削輪轉速		1688r/min
導輪轉速		20-200r/min
導輪回轉角度	垂直平面內	-2°~+5°
	水平平面內	-1°~3°
磨削進給量	進給手輪每轉進給量	0.4mm
	進給手輪每進量	0.002mm
切入磨削行程量	快速行程量總行程量	2~3.5mm
	慢速行程量	0~1.5mm
修整器刻度盤每轉過一格進給量		0.01mm
兩砂輪中心連線至托架底面高		220mm
兩砂輪中心連線至床底面距高		1990mm
機床總功率 13.78kw	磨削輪電動機	11kw
	導輪電動機	1.5kw
	液壓泵電動機	1.1kw
	冷卻泵電動機	0.09kw
	潤滑泵電動機	0.09kw
機床引接電源		3N-50Hz 380V
機床外形尺寸(長*寬*高)		1920*1681*1479mm
機床凈重		約2800kg
工作精度	圓度	0.002
	圓柱度	0.002
	粗糙度	Ra0.32



機床特點:

◆     機床布局采用導輪架單面移動方式；

◆     砂輪軸采用懸伸結構，更換砂輪方便；

◆     砂輪軸采用多片式動壓油膜軸承；

◆     導輪軸采用整體1:30錐體滑動軸承；

◆     導輪調速采用交流變頻無級調速；

◆     機床配備切入機構；

◆     機床配備長工件通磨托架。

◆     機床配備PLC控制系統
