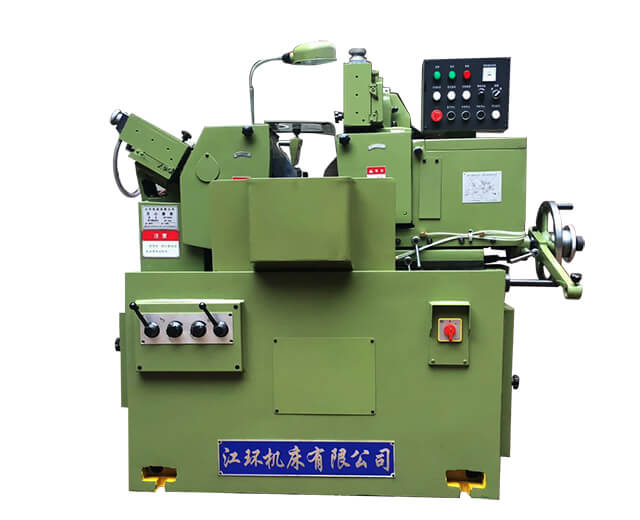

MT1040A無心磨床

詳細說明:

磨削直徑 Gringding dia(mm)	通 磨 Thru-feed	1 - 40
	切入磨 Plunge feed	2 - 40
工作精度 Machining accuracy	圓度 Roundness(μ m)	1.5
	圓柱度 Cylindricity(μ m)	2
磨削長度 Grinding length(mm)	通 磨 Thru-feed	140
	切入磨 Plunge feed	120
砂輪規格 Rri.wheel spec(mm)	P350*125*127
導輪規格 Reg.wheel spec(mm)	PSA250*125*75
導輪回轉角度 Reg.wheel swivel angle(o)	垂直面內 In vertical plane	-2～+4
	水平面內 In horizontal plane	-0～+3
導輪轉速 Reg.wheel speed(r/min)	20-180
砂輪與導輪中心連線到托架面高度 Height from centerline of gri.wheel & reg.wheel to workrest(mm)	190
機床總功率 Total power of machine(kw)	9.23
機床重量 Machine weight(kg)	2000
手輪刻度每格進給量 Feed rate of handwheel perdivision(mm)	0.002
機床外形尺寸 Overall dimensions(mm)	1550*1300*1400



機床特點:

◆     機床布局采用導輪架單面移動方式；

◆     砂輪軸采用懸伸結構，更換砂輪方便；

◆     砂輪軸采用多片式動壓油膜軸承；

◆     導輪軸采用整體1:30錐體滑動軸承；

◆     導輪調速采用交流變頻無級調速；

◆     機床配備切入機構；

◆     機床配備長工件通磨托架。
