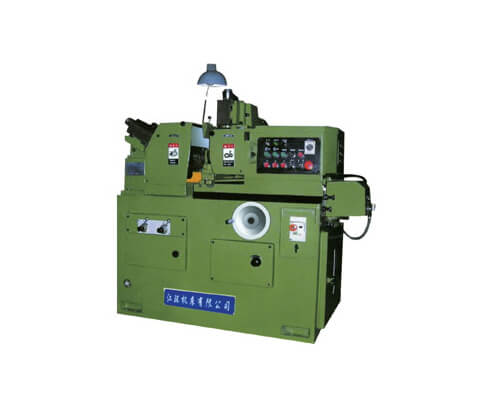

M1020A無心磨床

詳細說明:

主要規格參數：

磨削直徑 Gringding dia(mm)	通  磨 Thru-feed	0.5 - 20	工作精度 Machining accuracy	圓度 Roundness(μ m)	2
	切入磨 Plunge feed	3 - 20		圓柱度 Cylindricity(μ m)	3
磨削長度 Grinding length(mm)	通  磨 Thru-feed	80	砂輪規格 Rri.wheel spec(mm)	P300*100*127
	切入磨 Plunge feed	80	導輪規格 Reg.wheel spec(mm)	PSA200*100*75
導輪回轉角度 Reg.wheel swivel angle(o)	垂直面內 In vertical plane	-2～+4	砂輪轉速 Gri.wheel speed(r/min)	2100
	水平面內 In horizontal plane	-1～+3	導輪轉速 Reg.wheel speed(r/min)	10-180
砂輪與導輪中心連線到托架面高度 Height from centerline of gri.wheel & reg.wheel to workrest(mm)		170	機床總功率 Total power of machine(kw)	5.35
			機床重量 Machine weight(kg)	2000
手輪刻度每格進給量 Feed rate of handwheel perdivision(mm)		0.002	機床外形尺寸 Overall dimensions(mm)	1750*1290*1350





機床特點:

◆     機床布局采用導輪架單面移動方式；

◆     砂輪軸采用懸伸結構，更換砂輪方便；

◆     砂輪軸采用多片式動壓油膜軸承；

◆     導輪軸采用懸伸結構，更換導輪方便；

◆     導輪軸采用多片式動壓油膜軸承；

◆     導輪軸采用整體1:30錐體滑動軸承；

◆     導輪調速采用交流變頻無級調速；

◆     機床配備切入機構；

◆     機床配備長工件通磨托架。
